Ventilové potrubie

Ventilové potrubie INOXPA umožňuje centralizovať funkcie jednej alebo viacerých nádrží modulárnym spôsobom, čím sa zvyšuje účinnosť systému a kontrola nad procesom.

Potrubie je automatizovaná alternatíva k flexibilným hadiciam a panelom na odvádzanie tlaku s prepínacími ohybmi. Automatizácia prevádzky prináša bezpečnosť, flexibilitu a veľmi rýchlo splatí náklady.

Jedno potrubie aplikované na rôzne linky umožňuje čistenie jednej nádrže, zatiaľ čo druhá sa plní alebo vyprázdňuje, čím sa predchádza akémukoľvek riziku kontaminácie produktu. Toto riešenie nachádza uplatnenie v potravinárskom priemysle, napríklad pri výrobe mliečnych výrobkov, štiav, v pivovaroch, ale aj vo výrobe vína, v kozmetickom a farmaceutickom priemysle.

Technical informations

Vlastnosti:

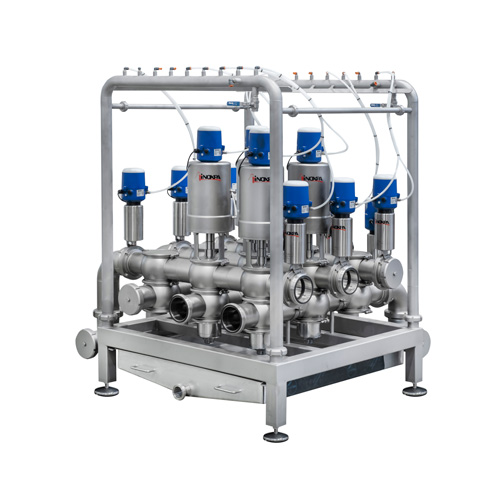

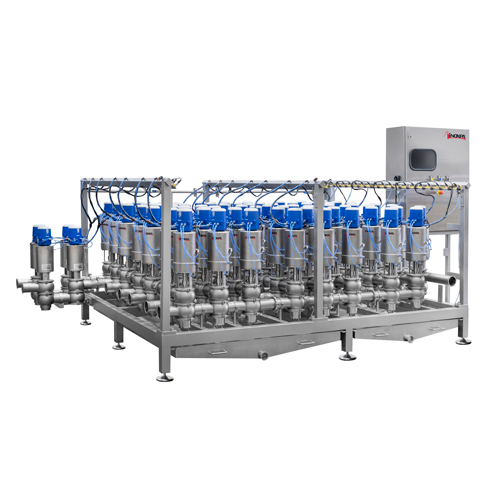

Pozostáva z matice ventilov, ich počet závisí od prvkov, ktoré sa majú pripojiť (nádrže alebo potrubia), a od funkcií každého z týchto prvkov (napríklad plnenie, vyprázdňovanie, CIP atď.) Jednotka je vybavená ovládacím panelom, pneumatickým a elektrickým rozvodom pre uľahčenie inštalácie, namontovaná v moduloch na  lyžine s nastaviteľnými nožičkami.

Pneumatické zmiešavacie ventily zabraňujú akémukoľvek úniku z jedného telesa do druhého, sú vyvážené a každý je vybavený riadiacou skriňou C-TOP so solenoidovými ventilmi a snímačmi. Čistenie zmiešavacích ventilov sa vykonáva systémom Cavity Spray alebo Seat Lift. Ak je zvolený systém Cavity Spray, súprava obsahuje aj jeden kolektor čistiaceho rozvodu pre pripojenie CIP. Súčasťou je zberač distribúcie vzduchu. Pod rozdeľovacím potrubím je druh naklonenej misky, ktorá zhromažďuje vypustené produkty (kvôli úniku alebo procesu čistenia) z rozdeľovača.

Materiál:

Časti v kontakte s produktom: AISI 316L

Ostatné kovové časti, ovládače, klzná a odtoková vanička, ovládací panel: AISI 304

Tesnenia v kontakte s produktom: EPDM
